von Wolfgang Nitzschke

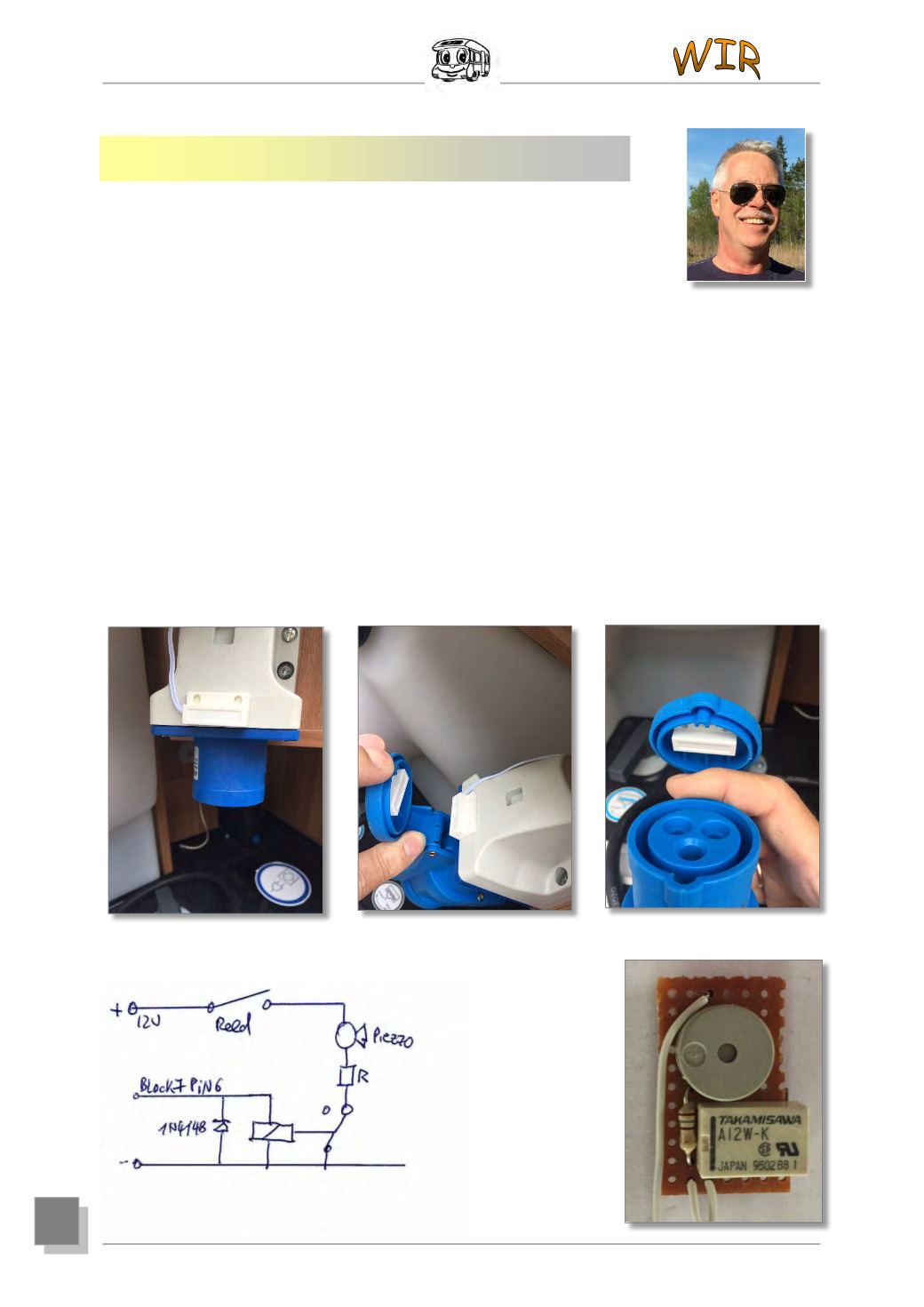

olgendes habe ich mir überlegt: Was wäre, wenn nachts aus
bestimmten Gründen die Stromversorgung des WoMos mit
Landstrom ausfällt? Mein Kühlschrank stellt sich nicht automatisch auf andere
Versorgung um. Das wäre nach einer Nacht für den Inhalt desselben schon kritisch.
Lösung: Eine kleine Schaltung, bestehend aus Reed-Kontakt, Relais und Summer, die
mir einen Ausfall der 230V-Versorgung melden würde. Natürlich nur, wenn auch
Landstrom angesteckt ist. Ich nutze als Signal den Pin 6 des Blocks 7 meines EBL, der
im Anzeigetableau den vorhandenen Landstrom anzeigt. Damit das Ganze nur bei
eingestecktem Landstrom meldet, ist ein kleiner Reed-Kontakt am Anschluss des
Landstroms und der dazugehörende Magnet am Stecker des Kabels angebracht. Die
Spannungsversorgung wird am 12V-Verteiler abgegriffen. Die gesamte Schaltung
verbraucht ca 20mA, aber nur, wenn Landstromversorgung angesteckt ist. Zur
Schaltung: Eigentlich selbsterklärend, statt des Takamisawa Relais kann auch ein
kleines Meder-Reed-Relais (Wechsler) genommen werden, Freilaufdiode klar, R hat
bei mir den Wert 180Ohm, da ich ein 5V-Piezzo verbaut habe. Den weißen
Reedkontakt gibt es bei Amazon.
F
Ausfallüberwachung 230V Landstrom
